Inbetriebnahme des Vodafone Business SD-WAN Edges

Voraussetzungen:

  • Der Aktivierungslink für das Vodafone Business SD-WAN Edge wurde Ihnen per Mail zugesendet.
  • Die Mail liegt Ihnen auf Ihrem Laptop vor, den Sie zur Aktivierung des Edges nutzen möchten.

quote field

Inbetriebnahme Business SD-WAN classic – 6x0

Schritt 1

Mit dem Stromnetz verbinden

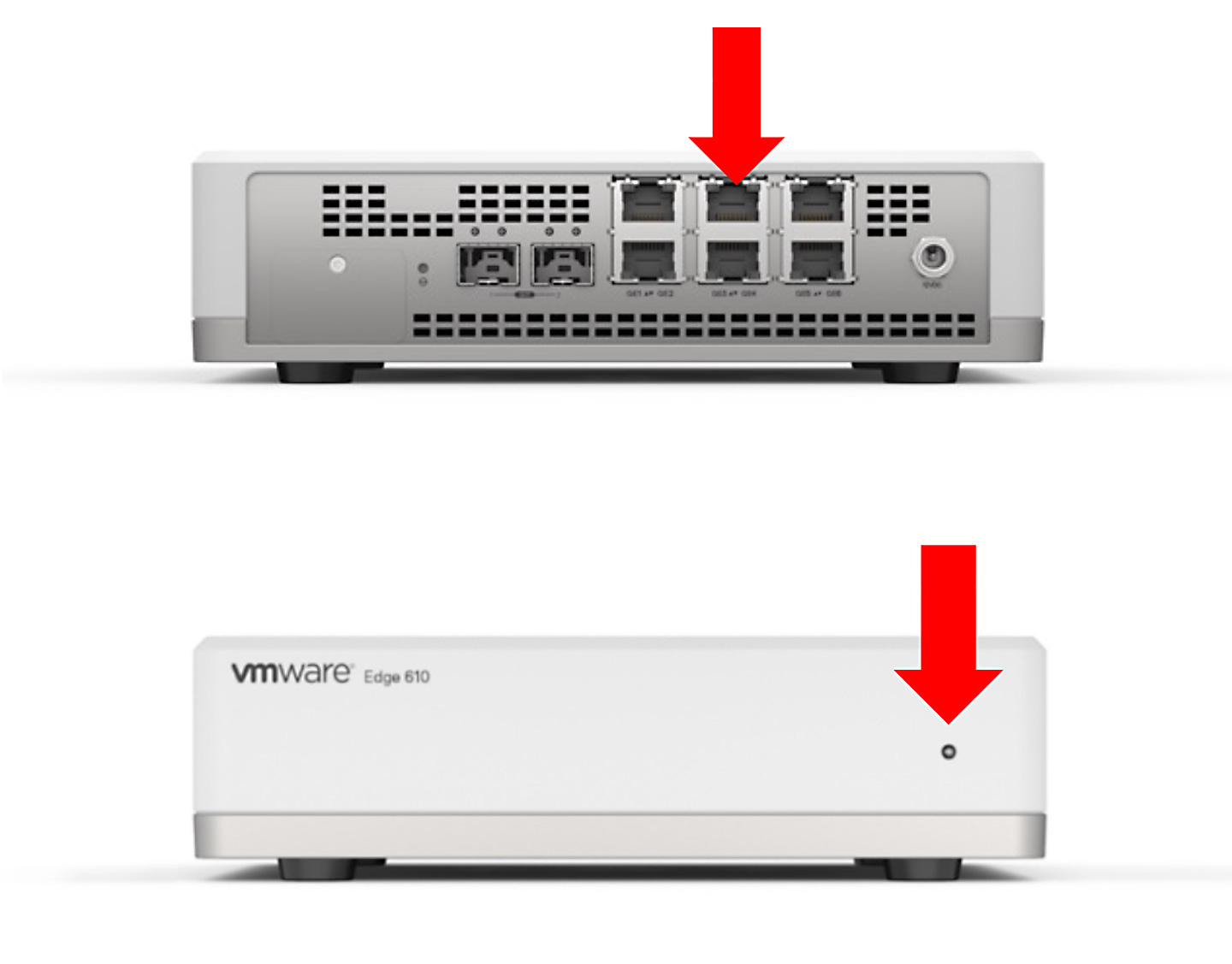

  • Schließen Sie das mitgelieferte Stromkabel an das Gerät an und verbinden es mit einer Steckdose. Vergewissern Sie sich, dass die LED Anzeige an der Front des Gerätes leuchtet.
Schritt 2

Mit dem Internet verbinden

  • Verbinden Sie den Port GE3 mit Ihrem vorhandenen Internetanschluss. Das Gerät ist im Standard für die IP Adressvergabe via DHCP durch den Internet Router vorkonfiguriert.
  • Sobald die Verbindung mit dem Internet ordnungsgemäß hergestellt ist, leuchtet die Front LED des Business SD-WAN Device grün.


Bei mobilfunkfähigen Geräten

Diese Schritte gelten nur für mobilfunkfähige Geräte. Trifft dies bei Ihnen nicht zu, überspringen Sie den Schritt.

  • Schrauben Sie die im Lieferumfang enthaltenen Antennen an die dafür vorgesehenen Anschlüsse am Router handfest an.
  • Die Anschlüsse mit der Beschriftung "Main" und "Aux" am Router sind für die Mobilfunk-Antennen vorgesehen.


Weitere Underlay Verbindungen anschließen

  • Sofern Sie weitere Internet Anschlüsse mit dem Device verbinden möchten, schalten Sie diese auf die Ports GE4 – GE6
Schritt 3

Folgen Sie den Installationsschritten der Email

  • Aktivierung per LAN: Stellen Sie eine Verbindung vom LAN Port ihres Computers mit dem Port GE2 des Business SD-WAN Device mit einem Patchkabel her. Der Computer muss seine IP Adresse per DHCP beziehen.
  • Aktivieren Sie Ihr SD-WAN-Device mit Klick auf den Link, den Sie von uns bereitgestellt bekommen haben
  • Während der Aktivierung des Business SD-WAN Device durchläuft das Gerät verschiedene Aktivierungsstufen.
  • Die Farbe der Front LED ändert sich während der Aktivierung. Die Anzeige hat folgende Bedeutung:
Rot Keine aktive WAN Verbindung
Gelb Es besteht eine Verbindung in das Internet, aber das Device wurde noch nicht aktiviert oder der Business SD-WAN Service ist nicht erreichbar.
Grün Die Internetverbindung ist aktiv und mindestens ein SD-WAN Tunnel ist aufgebaut. Das Gerät ist mit dem Orchestrator verbunden.
Blau Das Gerät dient als Stand-By Gerät in einer High Availibility Konfiguration.
Weiß Start- / Boot-Sequenz
Blau blinkend Reset oder Software-Update wird durchgeführt.
Weiß blinkend Es wird vom Orchestrator auf das Gerät zugegriffen.
Rot blinkend Es wurde ein Hardware Fehler erkannt.



Schritt 4

Schließen Sie Ihre LAN Komponenten an

  • Schließen Sie Ihr LAN am Port GE2 des Business SD-WAN Edges an.

Inbetriebnahme Business SD-WAN classic – 3800

Schritt 1

Mit dem Stromnetz verbinden

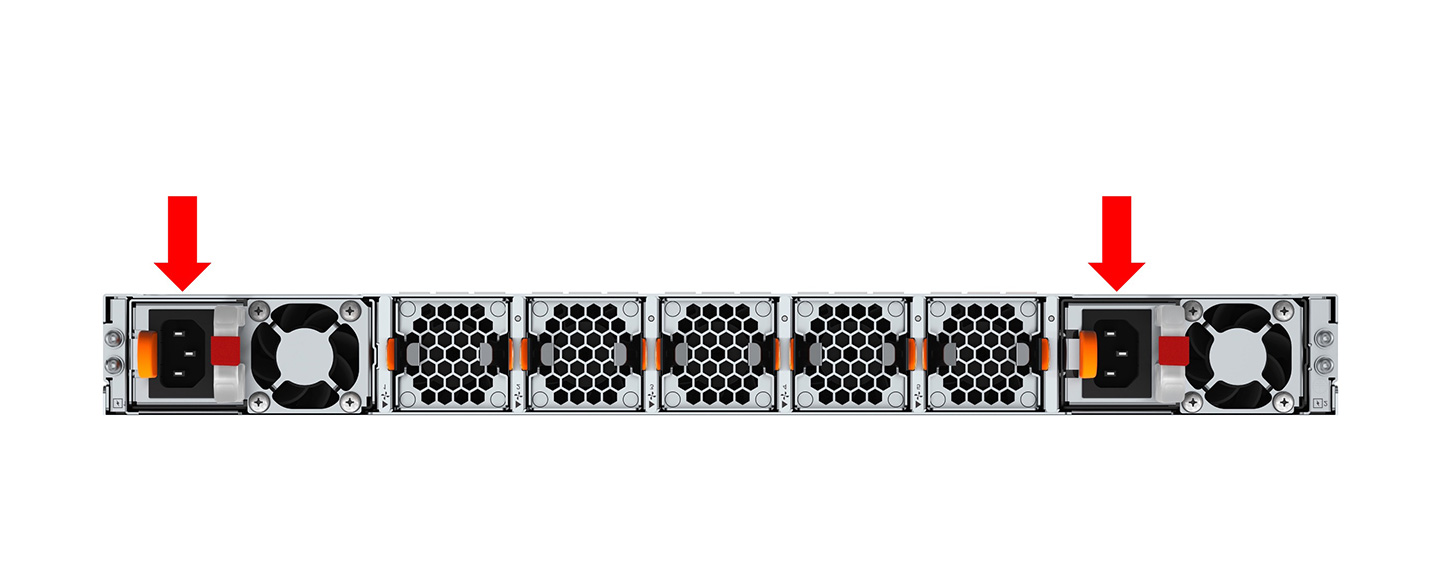

  • Schließen Sie das mitgelieferte Stromkabel an das Gerät an und verbinden es mit einer Steckdose. Vergewissern Sie sich, dass die LED Anzeige an der Front des Gerätes leuchtet.
Schritt 2

Mit dem Internet verbinden

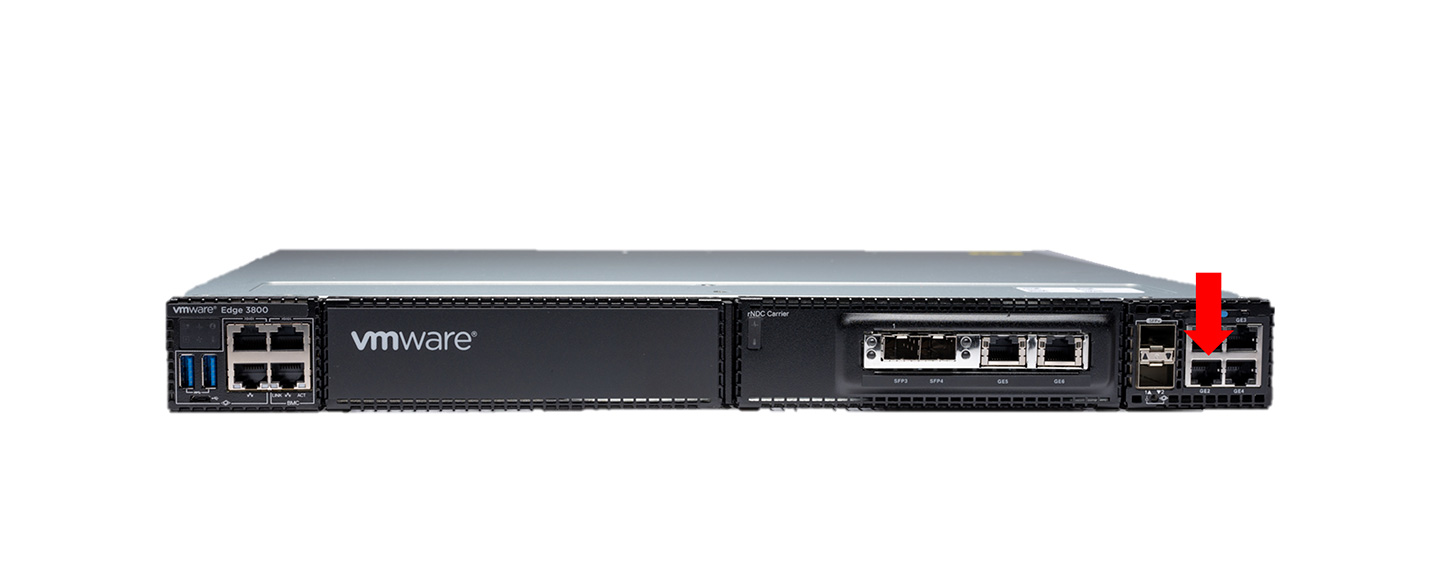

  • Verbinden Sie den Port GE3 mit Ihrem vorhandenen Internetanschluss. Das Gerät ist im Standard für die IP Adressvergabe via DHCP durch den Internet Router vorkonfiguriert.

Weitere Underlay Verbindungen anschließen

  • Sofern Sie weitere Internet Anschlüsse mit dem Device verbinden möchten, schalten Sie diese auf die Ports GE4 – GE6
Schritt 3

Folgen Sie den Installationsschritten der Email

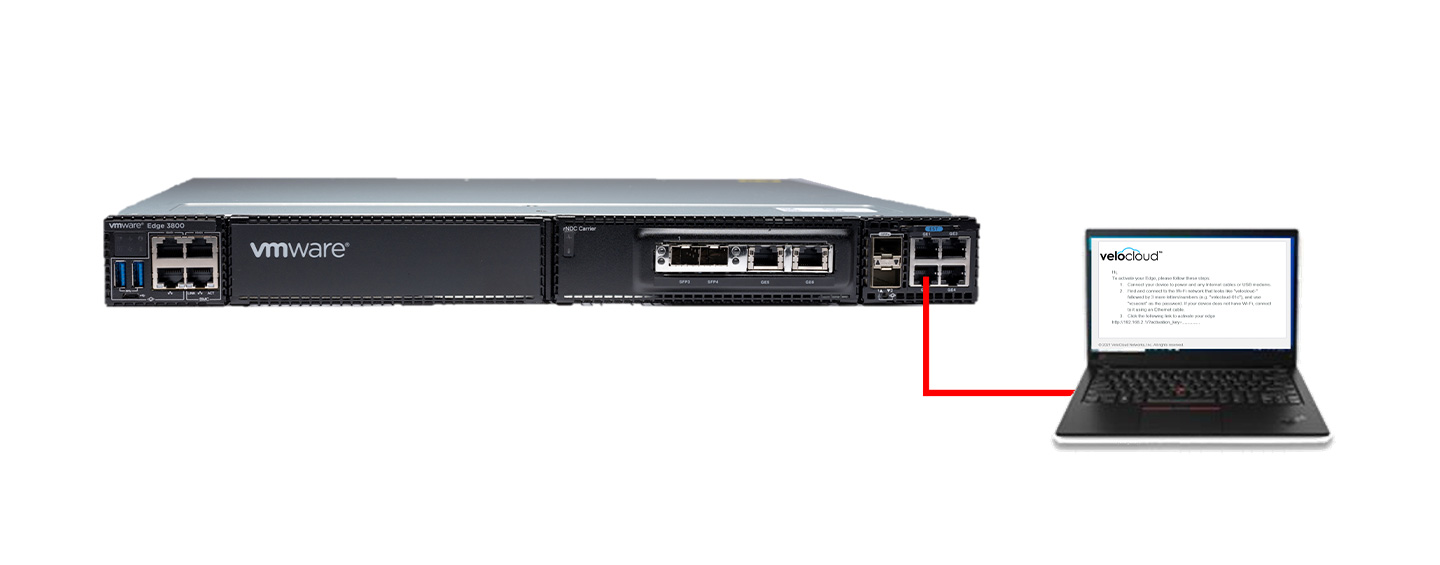

  • Aktivierung per LAN: Stellen Sie eine Verbindung vom LAN Port ihres Computers mit dem Port GE2 des Business SD-WAN Device mit einem Patchkabel her. Der Computer muss seine IP Adresse per DHCP beziehen.
  • Aktivieren Sie Ihr SD-WAN-Device mit Klick auf den Link, den Sie von uns bereitgestellt bekommen haben



Schritt 4

Schließen Sie Ihre LAN Komponenten an

  • Schließen Sie Ihr LAN am Port GE2 des Business SD-WAN Edges an.
